Tấm Grating Thép Mạ Kẽm Nhúng Nóng Chịu Tải Nặng
Grating thép, còn được gọi là grating thanh hoặc grating kim loại, là một cụm lưới hở của các thanh kim loại được thiết kế để chịu tải nặng với trọng lượng tối thiểu. Các thanh chịu lực chạy theo một hướng và được cách nhau bằng cách gắn chặt vào các thanh ngang chạy vuông góc với chúng. Vật liệu đa năng này được sử dụng rộng rãi làm sàn, gác lửng, bậc thang, hàng rào, nắp mương và nền tảng bảo trì trong các nhà máy, xưởng, phòng động cơ, kênh xe đẩy, khu vực tải nặng, thiết bị nồi hơi và khu vực thiết bị hạng nặng.
Thông số kỹ thuật sản phẩm
Tiêu chuẩn vật liệu
ASTM A36, A1011, A569, Q235, S275JR, Thép không gỉ 304, Thép nhẹ & Thép carbon thấp, v.v.
Kích thước thanh chịu lực
- 25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10, 100x10mm, v.v.
- Thanh I: 25x5x3, 30x5x3, 32x5x3, 40x5x3, v.v.
- Tiêu chuẩn US: 1"x3/16", 1 1/4"x3/16", 1 1/2"x3/16", 1"x1/4", 1 1/4"x1/4", 1 1/2"x1/4", 1"x1/8", 1 1/4"x1/8", 1 1/2"x1/8", v.v.
Bước thanh chịu lực
12.5, 15, 20, 23.85, 25, 30, 30.16, 30.3, 32.5, 34.3, 35, 38.1, 40, 41.25, 60, 80mm, v.v.
Tiêu chuẩn US: 19-w-4, 15-w-4, 11-w-4, 19-w-2, 15-w-2, v.v.
Bước thanh ngang xoắn
38.1, 50, 60, 76, 80, 100, 101.6, 120mm, 2" & 4" v.v.
Xử lý bề mặt
Không xử lý (đen), mạ kẽm nhúng nóng, sơn tĩnh điện, mạ điện, sơn hoặc theo yêu cầu của khách hàng.
Kiểu Grating
Trơn / Nhẵn, Răng cưa / Răng, Thanh I, Thanh I răng cưa
Tùy chọn đóng gói
- LCL (ít hơn một container): đóng gói bằng màng nhựa sau đó trên pallet
- FCL (đầy container): đóng gói trần
- Gói đặc biệt khác: theo yêu cầu của khách hàng
Có thể tùy chỉnh bản vẽ hoặc kích thước độc đáo của bạn.
Bảng tải tiêu chuẩn
Bảng tải 1
| Bước thanh chịu lực |
Bước thanh ngang |
20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
| 60 |
50 |
- |
G253/60/50 |
G253/60/50 |
G403/60/50 |
G205/60/50 |
G255/60/50 |
Bảng tải 2
| Bước thanh chịu lực |
Bước thanh ngang |
32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50 |
| 60 |
50 |
G325/60/50 |
G405/60/50 |
G455/60/50 |
G505/60/50 |
G555/60/50 |
G605/60/50 |

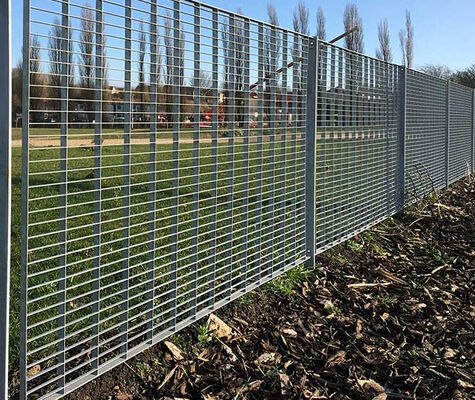

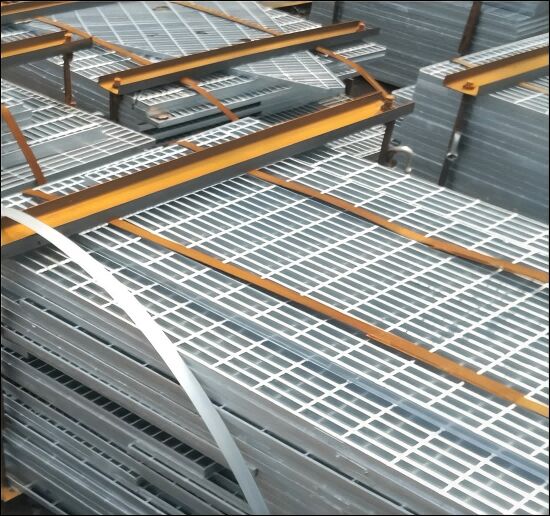

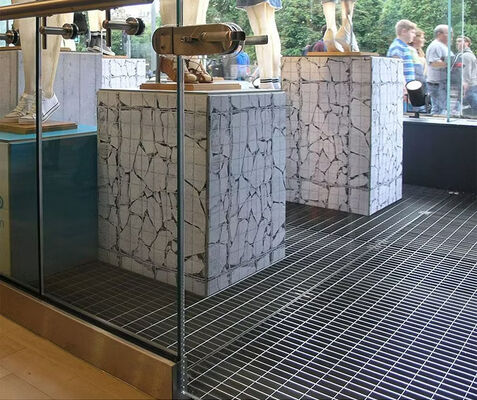

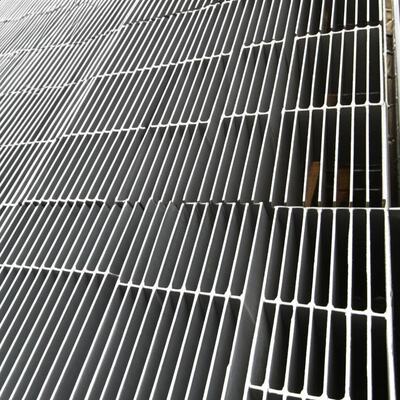

Hình ảnh sản phẩm
