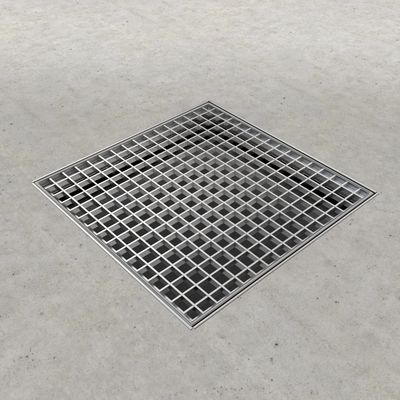

Các tấm vỏ rãnh lưới thép được sử dụng trên vỉa hè, đường lái xe, sân hoặc mặt đất của tòa nhà làm tấm vỏ cho các con kênh, rãnh đường ống dẫn, lối đi dưới lòng đất, hầm khí, giếng ánh sáng,giếng kiểm tra hoặc hố vv.

Mái vỏ rãnh lưới thép thường bao gồm một khung cố định và một tấm lưới thép di động như tấm nắp.Vỏ hầm lưới thép có thể được trang bị các thiết bị buộc hoặc thiết bị chống trộm.

Từ góc độ hướng di chuyển của xe, vỏ rãnh thép trên đường lái xe có thể được chia thành vỏ rãnh bên đường và vỏ rãnh ngang.Vỏ rãnh lưới thép có thanh đệm nằm vuông theo hướng di chuyển của phương tiện được gọi là vỏ rãnh bên đường. Các nắp rãnh lưới thép có thanh đệm song song với hướng di chuyển của phương tiện được gọi là nắp rãnh ngang.

Vỏ rãnh lưới thép loại GT phù hợp cho đường (ngoại trừ đường cao tốc công cộng) nơi giao thông không đông.cần phải xem xét nguy cơ tấm nắp nhảy lênVì mục đích chống ăn mòn, vỏ hầm lưới thép nên được kẽm nóng.

Bản phác thảo của lớp phủ rãnh lưới thép loại GT được hiển thị dưới đây:

Các loại GT thép lưới vỏ rãnh phù hợp để sử dụng trên một hố hình T, nơi có cạnh nhúng để hỗ trợ các vỏ.các cạnh nhúng được bảo vệ bằng thanh thép góc.

Trong bảng loại GT Steel Grating Trench Covers for General Wayside and Traverse Trenches, các ký hiệu "T-2, T-6, T-14, T-20 hoặc T-25" có nghĩa là một chiếc xe với trọng lượng tổng cộng 2MT, 6MT,14MT, 20MT hoặc 25MT được phép đi qua.

Theo quy tắc, các lưới thép GXXX/30/100 được ưu tiên, các mô hình khác cũng có thể được sử dụng.Ưu tiên sử dụng các mô hình với khoảng cách thanh ngang là 50mmLiệu có nên áp dụng vỏ rãnh lưới thép có thanh phẳng có sợi răng hoặc thanh phẳng hình chữ I hay không nên được nhà cung cấp và người mua đồng ý.

Vui lòng tham khảo bảng loại GT Steel Grating Trench Covers for General Wayside and Traverse Trenches để biết thêm thông tin và tên mô hình của chúng được hiển thị bên dưới:

Bản phác thảo của loại GU Steel Grating Trench Covers cho U-Shaped Trenches được hiển thị dưới đây:

Đối với hầu hết các hầm xây dựng bê tông thông thường mà không có cạnh sâu, việc sử dụng nắp hầm hình chữ U rất đơn giản và kinh tế,và không cần thiết cho hầm có các lỗ cạnh có hình dạng đặc biệt.

Trong trường hợp tải xe T-6 hoặc T-14, nên chôn thép góc dọc theo các cạnh trên của hầm,và trong khi đó các khối xây dựng được chế tạo sẵn dành riêng cho hầm hình U cũng có thể được sử dụng để xây dựng hầm, và theo cách này có thể ngăn chặn hiệu quả sự xâm nhập của nước thải vào đất.

Khi cần phải vượt qua các phương tiện, vỏ rãnh thép loại GU cho rãnh hình U chỉ phù hợp để sử dụng trên rãnh bên đường.

Vui lòng tham khảo bảng loại GU Steel Grating Trench Covers for U-Shaped Trenches để biết thêm thông tin về các thông số kỹ thuật và mô tả tải của lưới thép.

Bản phác thảo của lớp phủ lưới thép loại GM cho lỗ ống dẫn được hiển thị dưới đây:

Mái phủ lưới thép loại GM có thể phục vụ như tấm để phủ các lỗ khoan hoặc lỗ cống của giếng nước mưa, bẫy trầm tích cát, giếng nước thải, giếng nước thải và giếng cung cấp nước và thoát nước,những giếng hoặc bẫy hoạt động như các cơ sở đô thị trên đường hoặc công viênChiếc vỏ lưới thép loại GM cho lỗ ống dẫn thường có thể được thiết kế để hoạt động như một tấm lật lên có bản lề, có khả năng lật lên 110 độ tối đa.Các tấm phủ lưới thép với chân bản lề không chỉ là chống trộm mà còn đơn giản hóa quá trình xây dựng.

Để cải thiện khả năng chống va chạm, nắp lưới thép loại GM cho lỗ ống thông thường được sản xuất bằng các tấm lưới thép có khoảng cách thanh ngang phải là 50mm.

Mẫu GM Steel Grating Covers cho Manholes cũng có thể phục vụ như là vỏ rãnh ngang, và tên gọi mô hình của chúng được hiển thị dưới đây:
