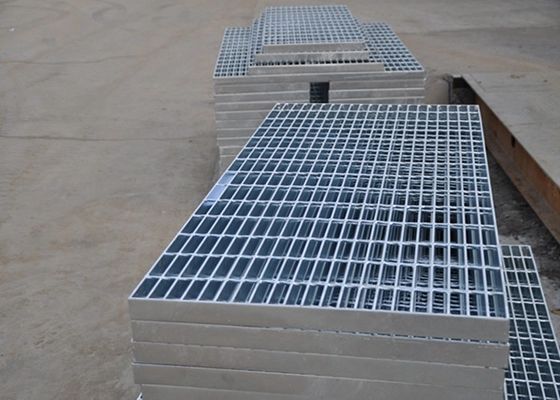

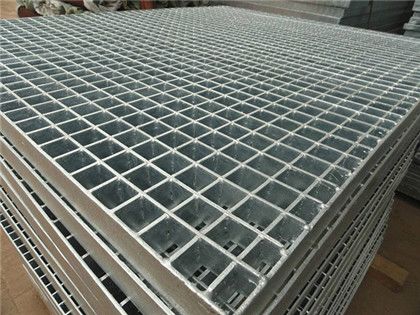

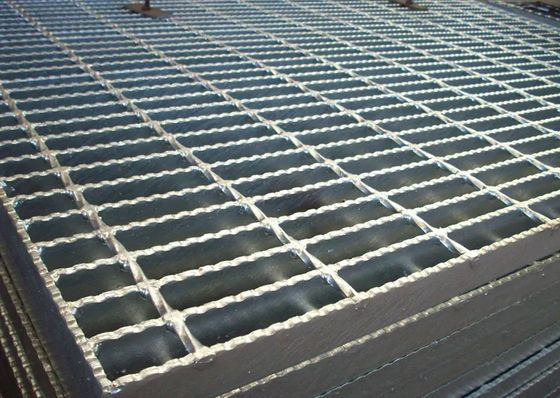

Tấm chắn rãnh chống trượt bằng thép mạ kẽm chịu tải nặng, có răng cưa, được hàn
Tấm chắn thép liên kết bằng cách cố định thép phẳng theo kích thước, thông qua các rãnh, chốt khóa áp lực, hoàn thiện, v.v. Tại điểm giao nhau của thép phẳng và thanh ngang, ép thanh ngang vào thép phẳng chịu tải, sau đó cố định. Đôi khi thanh ngang cũng sử dụng thép phẳng.
Tấm chắn được sử dụng rộng rãi cho sàn, đường đi bộ, gác lửng/sàn, bậc thang, hàng rào; sàn thùng chứa, đường dốc, bến tàu/nhà kho, tất cả các loại nắp rãnh, cửa sổ và bảo vệ an toàn máy móc, giá rửa, màn thông gió, giá lưu trữ, trần treo, nắp hố thoát nước, v.v.
Thông số kỹ thuật vật liệu
Vật liệu:1. Thép carbon Q235 2. Thép không gỉ 304 / 316
Loại:Liên kết ép / Thanh phẳng / Thanh răng cưa / Thanh I
Kích thước thanh chịu lực:20 x 3 đến 100 x 9; thông số kỹ thuật của "tiết diện I" là 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, v.v.
Khoảng cách thanh chịu lực:12.5 đến 100 mm, v.v., nên dùng 30, 40, 60mm, tiêu chuẩn Mỹ có sẵn
Khoảng cách thanh ngang:từ 18.5 đến 101.6mm, v.v., nên dùng 50, 100mm, tiêu chuẩn Mỹ có sẵn
Thông số kỹ thuật:Kích thước thép phẳng chịu lực: 25x3mm / khoảng cách trung tâm: 30mm, 40mm, 50mm, 100mm
Kích thước thanh ngang: 10x2mm / khoảng cách trung tâm: 50mm, 100mm
Xử lý bề mặt:Chưa xử lý / Sơn / Mạ kẽm nhúng nóng
Tiêu chuẩn thép:Trung Quốc GB700-88 / Mỹ ASTM (A36) / Anh ASTM (A36)
Tiêu chuẩn HDG:Trung Quốc GB/T13912-92 / Mỹ ASTM (A123) / Anh BS729
Tiêu chuẩn chất lượng:Trung Quốc YB/T4001-1998 Mỹ ANSI/NAAMM (MBG531-88)
Anh BS4592-1987 Úc AS1657-1992
Thông số kỹ thuật thanh chịu lực
| Số |
Khoảng cách thanh chịu lực (mm) |
Chiều rộng bảng tiêu chuẩn (Độ dày thanh chịu lực 5mm) |
Số lượng thanh chịu lực (PC) |
Ghi chú |
| 1 | 12.5 | 1005 | 81 | Khoảng cách giữa hai bên nhỏ hơn khoảng cách thanh chịu lực thông thường. |
| 2 | 15 | 1010 | 68 | |
| 3 | 20 | 1010 | 51 | |
| 4 | 22 | 995 | 46 | |
| 5 | 23.85 | 1007 | 43 | |
| 6 | 25 | 1005 | 41 | |
| 7 | 30 | 995 | 34 | |
| 8 | 30.16 | 1000 | 34 | |
| 9 | 30.3 | 1005 | 34 | |
| 10 | 32.5 | 1013 | 32 | |
| 11 | 34.3 | 1000 | 30 | |
| 12 | 35 | 1020 | 30 | |
| 13 | 35.3 | 1029 | 30 | |
| 14 | 40 | 1005 | 26 | |
| 15 | 41 | 1030 | 26 | |
| 16 | 41.4 | 999 | 25 | |
| 17 | 50 | 1005 | 21 | |
| 18 | 60 | 965 | 17 | |
| 19 | 62 | 997 | 17 | |
